КТПТАС 63–1000 кВА
КТПТАС мощностью 63–1000 кВА

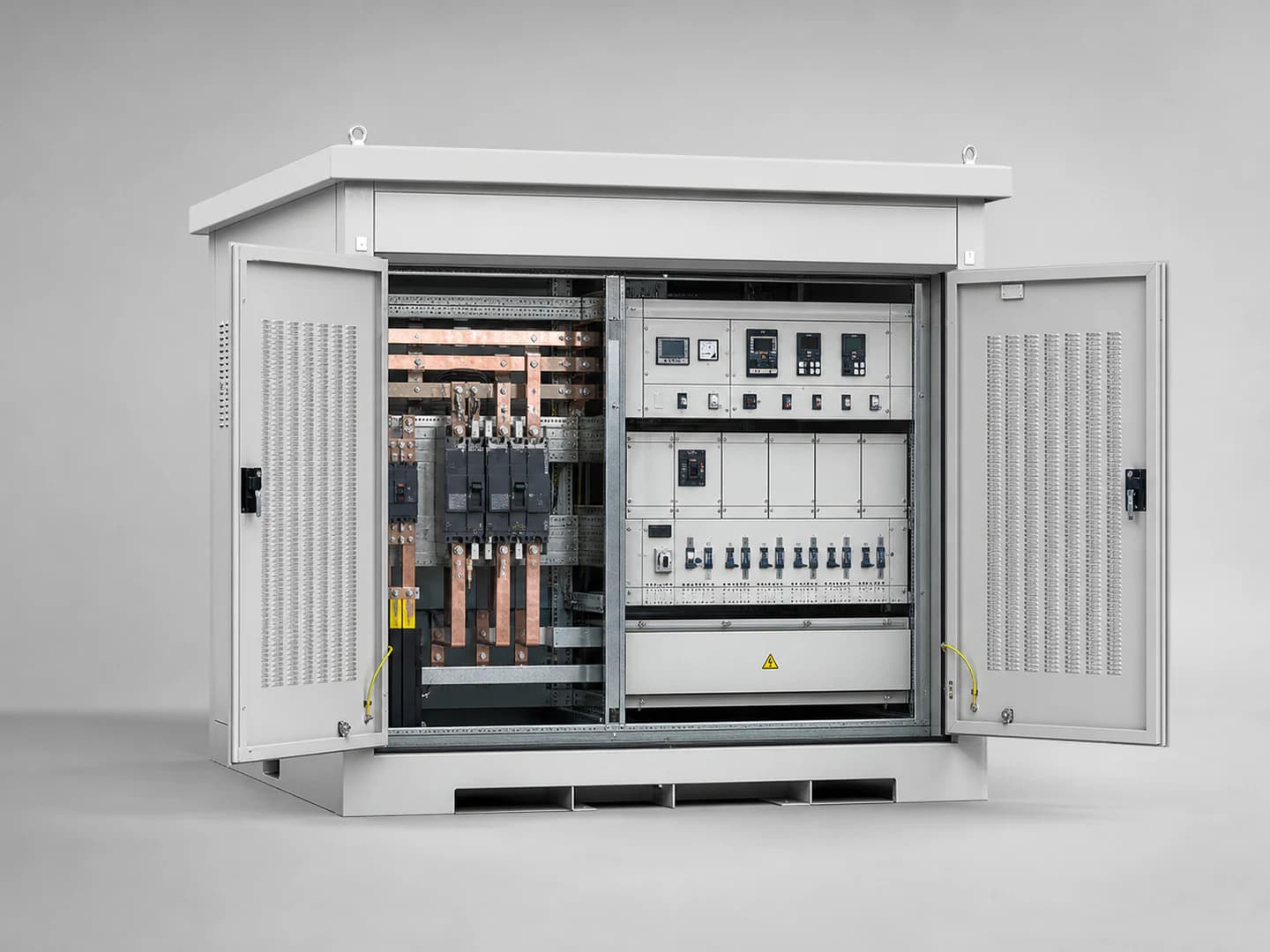

Однотрансформаторные подстанции наружной установки киоскового типа для приёма, преобразования и распределения электроэнергии.
Полная заводская готовность – быстрый монтаж и ввод в эксплуатациюБыстрый демонтаж при изменении места установкиКомпактное киосковое исполнение – размещение на ограниченных площадяхЭстетичный внешний видЗащита от внешних воздействий (осадки, перепады температур, механические повреждения)Безопасность для окружающей средыВозможность любых комбинаций вводов (воздушных, кабельных) на высокой и низкой сторонеАккредитация в ПАО «Россети» (при поставке через ООО «ДИНАМИКА»)Подбор под параметры объектаКоммерческое предложение по запросу
- Мощность
- 63–1000 кВА
- Напряжение ВН
- 6 кВ
- Напряжение НН
- 0,4 кВ
- Исполнение
- По техническому заданию
По запросу
Обзор серии
Назначение и конструкция
Комплектные трансформаторные подстанции КТПТАС (тупикового типа с автоматическими выключателями на стороне 0,4 кВ) предназначены для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования её в электроэнергию напряжением 0,4 кВ и электроснабжения потребителей населённых пунктов, промышленных и других объектов. Особенностью подстанций является возможность комплектации встроенной системой компенсации реактивной мощности, позволяющей поддерживать требуемый коэффициент мощности и повышать энергоэффективность объекта. КТПТАС могут изготавливаться с кабельным или воздушным высоковольтным вводом, отходящие линии 0,4 кВ – кабельные или воздушно-кабельные. На отходящих фидерах устанавливаются автоматические выключатели стационарного или выдвижного исполнения.
Что входит в исполнение
- Полная заводская готовность – быстрый монтаж и ввод в эксплуатацию
- Быстрый демонтаж при изменении места установки
- Компактное киосковое исполнение – размещение на ограниченных площадях
- Эстетичный внешний вид
- Защита от внешних воздействий (осадки, перепады температур, механические повреждения)
- Безопасность для окружающей среды
- Возможность любых комбинаций вводов (воздушных, кабельных) на высокой и низкой стороне
- Аккредитация в ПАО «Россети» (при поставке через ООО «ДИНАМИКА»)
- Подбор под параметры объекта
- Коммерческое предложение по запросу
Модельный ряд
Доступные мощности
Выберите базовую модель. Окончательные параметры фиксируются после проверки опросного листа или технического задания.
| Модель | Мощность | ВН | НН | Климат | Цена |
|---|---|---|---|---|---|
| КТПТАС-63/6/0,4 | 63 кВА | 6 кВ | 0,4 кВ | По запросу | |
| КТПТАС-63/10/0,4 | 63 кВА | 10 кВ | 0,4 кВ | По запросу | |
| КТПТАС-100/6/0,4 | 100 кВА | 6 кВ | 0,4 кВ | По запросу | |
| КТПТАС-100/10/0,4 | 100 кВА | 10 кВ | 0,4 кВ | По запросу | |
| КТПТАС-160/6/0,4 | 160 кВА | 6 кВ | 0,4 кВ | По запросу | |
| КТПТАС-160/10/0,4 | 160 кВА | 10 кВ | 0,4 кВ | По запросу | |
| КТПТАС-250/6/0,4 | 250 кВА | 6 кВ | 0,4 кВ | По запросу | |
| КТПТАС-250/10/0,4 | 250 кВА | 10 кВ | 0,4 кВ | По запросу | |
| КТПТАС-400/6/0,4 | 400 кВА | 6 кВ | 0,4 кВ | По запросу | |
| КТПТАС-400/10/0,4 | 400 кВА | 10 кВ | 0,4 кВ | По запросу | |
| КТПТАС-630/6/0,4 | 630 кВА | 6 кВ | 0,4 кВ | По запросу | |
| КТПТАС-630/10/0,4 | 630 кВА | 10 кВ | 0,4 кВ | По запросу | |
| КТПТАС-1000/6/0,4 | 1000 кВА | 6 кВ | 0,4 кВ | По запросу | |
| КТПТАС-1000/10/0,4 | 1000 кВА | 10 кВ | 0,4 кВ | По запросу |
Характеристики
КТПТАС-63/6/0,4
- Серия
- КТПТАС 63–1000 кВА
- Номинальная мощность
- 63 кВА
- Номинальное напряжение ВН
- 6 кВ
- Номинальное напряжение НН
- 0,4 кВ
- Область применения
- Промышленные предприятия; Сельскохозяйственные объекты (фермы, зернохранилища, перерабатывающие комплексы)
- Исполнение
- тупиковое
- Количество трансформаторов
- 1
- Частота сети
- 50 Гц
Что указать для точного подбора
Инженер проверит параметры сети, схему и комплектацию до подготовки предложения.
- 01Мощность
- 02Класс напряжения
- 03Условия эксплуатации
Применение01 02 03 04 05 06 07 08
Для каких объектов подходит серия
Сельскохозяйственные объекты (фермы, зернохранилища, перерабатывающие комплексы)
Жилые и сельские населённые пункты, СНТ и дачные посёлки
Строительные площадки
Торговые павильоны, склады
Инфраструктурные площадки
Нефтегазовые и горнодобывающие объекты
Тепличные и агрокомплексы
Каталоги, паспорта и руководства
Материалы помогают предварительно оценить серию. Актуальное исполнение, чертежи и комплект документации подтверждаются в коммерческом предложении.
Паспорта
DOCПаспорт комплектной трансформаторной подстанцииКТПТАС-63/6/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-63/10/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-100/6/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-100/10/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-160/6/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-160/10/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-250/6/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-250/10/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-400/6/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-400/10/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-630/6/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-630/10/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-1000/6/0,4: Паспорт изделияDOCПаспорт комплектной трансформаторной подстанцииКТПТАС-1000/10/0,4: Паспорт изделия
Руководства
DOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-63/6/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-63/10/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-100/6/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-100/10/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-160/6/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-160/10/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-250/6/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-250/10/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-400/6/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 63–400 кВА тупикового типаКТПТАС-400/10/0,4: Мощности 63–400 кВАDOCРуководство по эксплуатации КТП 630–1000 кВА тупикового типаКТПТАС-630/6/0,4: Мощности 630–1000 кВАDOCРуководство по эксплуатации КТП 630–1000 кВА тупикового типаКТПТАС-630/10/0,4: Мощности 630–1000 кВАDOCРуководство по эксплуатации КТП 630–1000 кВА тупикового типаКТПТАС-1000/6/0,4: Мощности 630–1000 кВАDOCРуководство по эксплуатации КТП 630–1000 кВА тупикового типаКТПТАС-1000/10/0,4: Мощности 630–1000 кВА
Нужен расчет по серии КТПТАС 63–1000 кВА?
Отправьте параметры сети, однолинейную схему или готовое техническое задание.
