ТСЛ20 16–63 кВА

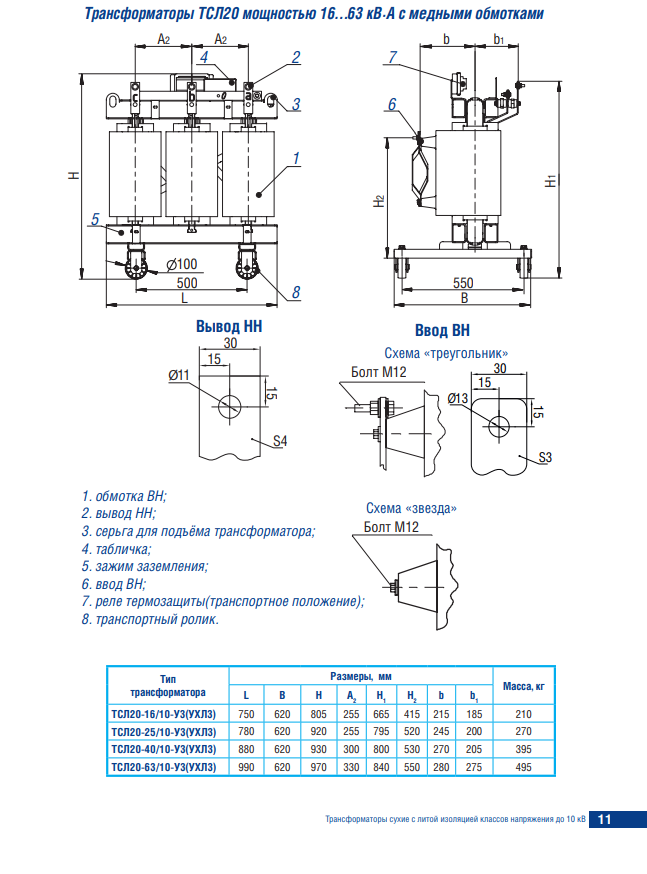

Трансформаторы ТСЛ20 мощностью 16…63 кВ·А с медными обмотками
Трехфазные сухие трансформаторы с литой изоляцией и медными обмотками для распределительных сетей и объектов потребителей.
Пожаробезопасность и экологичностьНизкий уровень шумаМинимальные затраты на обслуживание – обмотки не требуют уходаПовышенная надежность и длительный срок службы благодаря медным обмоткам и литой изоляцииПодбор под параметры объектаКоммерческое предложение по запросу
- Мощность
- 16–63 кВА
- Напряжение ВН
- 6; 10 кВ
- Напряжение НН
- 0,4 кВ
- Исполнение
- У3
По запросу
Обзор серии
Назначение и конструкция
Трансформаторы ТСЛ20 мощностью 16…63 кВ·А с медными обмотками предназначены для преобразования электроэнергии в сетях трехфазного переменного тока частотой 50 Гц. Номинальное напряжение обмотки высшего напряжения (ВН) – 6; 6,3; 10; 10,5 кВ, низшего напряжения (НН) – 0,4 кВ. Схема и группа соединения обмоток – Д/Ун-11 или У/Ун-0. Изоляция обмоток выполнена из эпоксидного компаунда с кварцевым наполнителем и усилена стеклосеткой, что исключает возникновение трещин даже при перегрузках. Эпоксидный компаунд не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.
Что входит в исполнение
- Пожаробезопасность и экологичность
- Низкий уровень шума
- Минимальные затраты на обслуживание – обмотки не требуют ухода
- Повышенная надежность и длительный срок службы благодаря медным обмоткам и литой изоляции
- Подбор под параметры объекта
- Коммерческое предложение по запросу
Модельный ряд
Доступные мощности
Выберите базовую модель. Окончательные параметры фиксируются после проверки опросного листа или технического задания.
| Модель | Мощность | ВН | НН | Климат | Цена |
|---|---|---|---|---|---|
| ТСЛ20-16 | 16 кВА | 6; 10 кВ | 0,4 кВ | У3 | По запросу |
| ТСЛ20-25 | 25 кВА | 6;10 кВ | 0,4 кВ | У3 | По запросу |
| ТСЛ20-40 | 40 кВА | 6;10 кВ | 0,4 кВ | У3 | По запросу |
| ТСЛ20-63 | 63 кВА | 6;10 кВ | 0,4 кВ | У3 | По запросу |
Характеристики
ТСЛ20-16
Что указать для точного подбора
Инженер проверит параметры сети, схему и комплектацию до подготовки предложения.
- 01Мощность
- 02Класс напряжения
- 03Условия эксплуатации
Применение01 02 03 04
Для каких объектов подходит серия
Распределительные сети
Общественные здания с повышенными требованиями пожаробезопасности
Жилищно-коммунальное хозяйство
Каталоги, паспорта и руководства
Материалы помогают предварительно оценить серию. Актуальное исполнение, чертежи и комплект документации подтверждаются в коммерческом предложении.
Технические материалы предоставляются после уточнения исполнения.
Нужен расчет по серии ТСЛ20 16–63 кВА?
Отправьте параметры сети, однолинейную схему или готовое техническое задание.
