ТСЛ(20)-К 25–63 кВА
Трансформаторы сухие литые ТСЛ(20) серии «К»
Трехфазные сухие трансформаторы серии «К» с литой изоляцией для установки в ячейки комплектных распределительных устройств (КРУ)
Пожаробезопасность и экологичностьНизкий уровень шума (не более 58 дБА)Минимальные затраты на обслуживание – обмотки не требуют уходаКомпактные размеры – оптимизированы для установки в КРУУдобство монтажа благодаря опорным швеллерам и транспортным каткамВыбор материала обмоток (алюминий/медь) под требования заказчикаПодбор под параметры объектаКоммерческое предложение по запросу
- Мощность
- 25–40 кВА
- Напряжение ВН
- 10 кВ
- Напряжение НН
- 0,4 кВ
- Исполнение
- У3
По запросу
Обзор серии
Назначение и конструкция

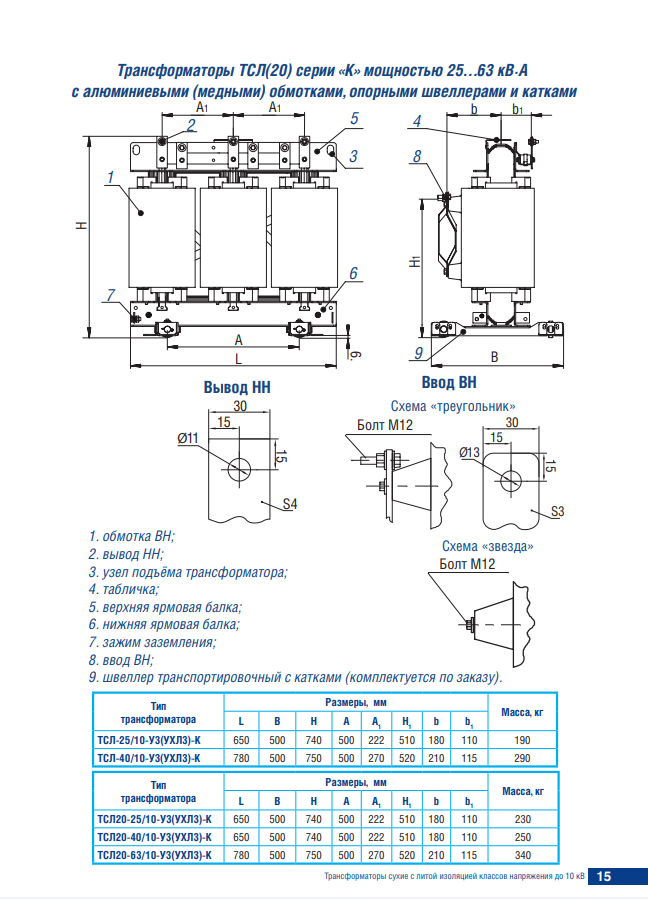

Трансформаторы ТСЛ(20) серии «К» мощностью 25…63 кВ·А с алюминиевыми (медными) обмотками предназначены для преобразования электроэнергии в сетях трехфазного переменного тока частотой 50 Гц. Номинальное напряжение обмотки высшего напряжения (ВН) – 6 или 10 кВ, низшего напряжения (НН) – 0,4 кВ. По желанию заказчика могут изготавливаться на класс напряжения 20 кВ (обозначение ТСЛ20-К). Изоляция обмоток выполнена из эпоксидного компаунда, что обеспечивает высокую надежность, пожаробезопасность и защиту от воздействия окружающей среды. Серия «К» специально разработана для установки в ячейки КРУ. Компактные размеры позволяют монтировать трансформаторы как продольно, так и поперечно, в большинство типов производимых ячеек. По заказу комплектуются шасси с транспортными роликами (катками) и опорными швеллерами для облегчения установки и перемещения
Что входит в исполнение
- Пожаробезопасность и экологичность
- Низкий уровень шума (не более 58 дБА)
- Минимальные затраты на обслуживание – обмотки не требуют ухода
- Компактные размеры – оптимизированы для установки в КРУ
- Удобство монтажа благодаря опорным швеллерам и транспортным каткам
- Выбор материала обмоток (алюминий/медь) под требования заказчика
- Подбор под параметры объекта
- Коммерческое предложение по запросу
Модельный ряд
Доступные мощности
Выберите базовую модель. Окончательные параметры фиксируются после проверки опросного листа или технического задания.
| Модель | Мощность | ВН | НН | Климат | Цена |
|---|---|---|---|---|---|
| ТСЛ20-25-К | 25 кВА | 10 кВ | 0,4 кВ | У3 | По запросу |
| ТСЛ20-40-К | 40 кВА | 10 кВ | 0,4 кВ | У3 | По запросу |
Характеристики
ТСЛ20-25-К
Что указать для точного подбора
Инженер проверит параметры сети, схему и комплектацию до подготовки предложения.
- 01Мощность
- 02Класс напряжения
- 03Условия эксплуатации
Применение01 02 03 04
Для каких объектов подходит серия
Промышленные объекты
Распределительные сети
Энергетическая инфраструктура
Каталоги, паспорта и руководства
Материалы помогают предварительно оценить серию. Актуальное исполнение, чертежи и комплект документации подтверждаются в коммерческом предложении.
Технические материалы предоставляются после уточнения исполнения.
Нужен расчет по серии ТСЛ(20)-К 25–63 кВА?
Отправьте параметры сети, однолинейную схему или готовое техническое задание.
