ТСЛ20-К 25–40 кВА
Трансформаторы сухие литые ТСЛ20 серии «К» с медными обмотками
Трехфазные сухие трансформаторы серии «К» с литой изоляцией и медными обмотками для установки в ячейки комплектных распределительных устройств (КРУ)
Пожаробезопасность и экологичностьНизкий уровень шумаМинимальные затраты на обслуживание – обмотки не требуют уходаКомпактные размеры – оптимизированы для установки в КРУПовышенная надежность и длительный срок службы благодаря медным обмоткам и литой изоляцииУдобство монтажа благодаря опорным швеллерам и транспортным каткамПодбор под параметры объектаКоммерческое предложение по запросу
- Мощность
- 25–40 кВА
- Напряжение ВН
- 10 кВ
- Напряжение НН
- 0,4 кВ
- Исполнение
- У3
По запросу
Обзор серии
Назначение и конструкция

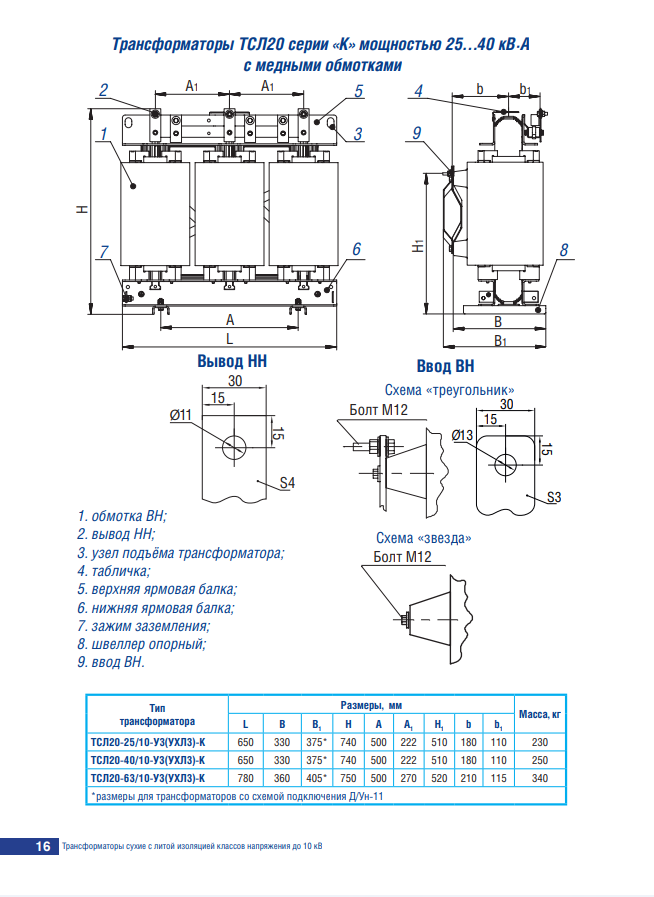

Трансформаторы ТСЛ20 серии «К» мощностью 25…40 кВ·А с медными обмотками предназначены для преобразования электроэнергии в сетях трехфазного переменного тока частотой 50 Гц. Номинальное напряжение обмотки высшего напряжения (ВН) – 6; 6,3; 10; 10,5 кВ, низшего напряжения (НН) – 0,4 кВ. Схема и группа соединения обмоток – Д/Ун-11 или У/Ун-0. Изоляция обмоток выполнена из эпоксидного компаунда, что обеспечивает высокую надежность, пожаробезопасность и защиту от воздействия окружающей среды. Серия «К» специально разработана для установки в ячейки КРУ. Компактные размеры позволяют монтировать трансформаторы как продольно, так и поперечно, в большинство типов производимых ячеек. По заказу комплектуются опорными швеллерами и транспортными роликами (катками) для облегчения установки и перемещения
Что входит в исполнение
- Пожаробезопасность и экологичность
- Низкий уровень шума
- Минимальные затраты на обслуживание – обмотки не требуют ухода
- Компактные размеры – оптимизированы для установки в КРУ
- Повышенная надежность и длительный срок службы благодаря медным обмоткам и литой изоляции
- Удобство монтажа благодаря опорным швеллерам и транспортным каткам
- Подбор под параметры объекта
- Коммерческое предложение по запросу
Модельный ряд
Доступные мощности
Выберите базовую модель. Окончательные параметры фиксируются после проверки опросного листа или технического задания.
| Модель | Мощность | ВН | НН | Климат | Цена |
|---|---|---|---|---|---|
| ТСЛ20-25-К | 25 кВА | 10 кВ | 0,4 кВ | У3 | По запросу |
| ТСЛ20-40-К | 40 кВА | 10 кВ | 0,4 кВ | У3 | По запросу |
Характеристики
ТСЛ20-25-К
Что указать для точного подбора
Инженер проверит параметры сети, схему и комплектацию до подготовки предложения.
- 01Мощность
- 02Класс напряжения
- 03Условия эксплуатации
Применение01 02 03 04
Для каких объектов подходит серия
Промышленные объекты
Распределительные сети
Энергетическая инфраструктура
Каталоги, паспорта и руководства
Материалы помогают предварительно оценить серию. Актуальное исполнение, чертежи и комплект документации подтверждаются в коммерческом предложении.
Технические материалы предоставляются после уточнения исполнения.
Нужен расчет по серии ТСЛ20-К 25–40 кВА?
Отправьте параметры сети, однолинейную схему или готовое техническое задание.
