Трансформаторы сухие литые ТСЗЛ11

Назначение и конструкция

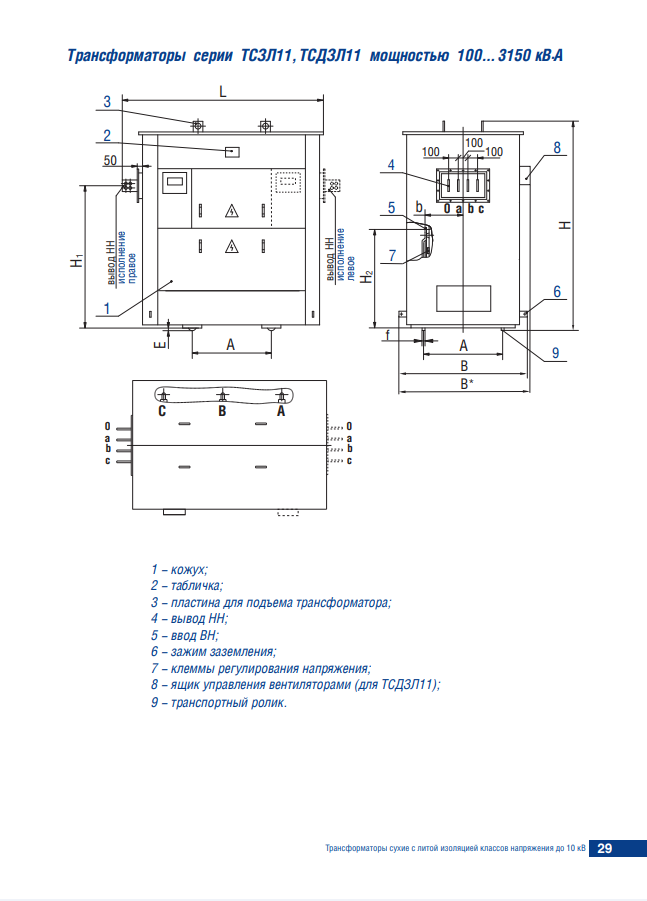

Трансформаторы ТСЗЛ11 мощностью 100…3150 кВ·А предназначены для преобразования электроэнергии в сетях трехфазного переменного тока частотой 50 Гц. Номинальное напряжение обмотки высшего напряжения (ВН) – 6; 6,3; 10; 10,5 кВ, низшего напряжения (НН) – 0,4 кВ. Схема и группа соединения обмоток – Д/Ун-11 или У/Ун-0. Буква «З» в обозначении указывает на защищенное исполнение – трансформаторы поставляются в металлическом защитном кожухе. Степень защиты – IP21. Кожух защищает оборудование от попадания посторонних предметов, пыли и влаги, что позволяет устанавливать трансформаторы в помещениях с повышенной влажностью или в производственных цехах. Цифры «11» в конце обозначения указывают на вариант исполнения (как правило, модернизированная линия производства). Изоляция обмоток выполнена из эпоксидного компаунда и усилена стеклосеткой, что исключает возникновение трещин даже при перегрузках. Эпоксидный компаунд не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.
