КТППАС мощностью 63…400 кВА

Однотрансформаторные подстанции наружной установки проходного типа для приёма, транзита, преобразования и распределения электроэнергии.

Полная заводская готовность – быстрый монтаж и ввод в эксплуатациюВозможность транзита электроэнергии – проходное исполнениеБыстрый демонтаж при изменении места установкиКомпактное киосковое исполнение – размещение на ограниченных площадяхЭстетичный внешний видЗащита от внешних воздействий (осадки, перепады температур, механические повреждения)Безопасность для окружающей средыВозможность любых комбинаций вводов (воздушных, кабельных) на высокой и низкой сторонеАккредитация в ПАО «Россети» (при поставке через ООО «ДИНАМИКА»)Подбор под параметры объектаКоммерческое предложение по запросу

Мощность: По техническому заданию
Напряжение ВН: По техническому заданию
Напряжение НН: По техническому заданию
Исполнение: По техническому заданию

Запросить КП Технические материалы

Обзор серии

Назначение и конструкция

Комплектные трансформаторные подстанции КТППАС (проходного типа с автоматическими выключателями на стороне 0,4 кВ) предназначены для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, её транзита, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения потребителей населённых пунктов, промышленных и других объектов. Отличительная особенность проходных подстанций КТППАС – возможность транзита электроэнергии через подстанцию без преобразования, что позволяет использовать их в разветвлённых распределительных сетях.

Что входит в исполнение

Полная заводская готовность – быстрый монтаж и ввод в эксплуатацию
Возможность транзита электроэнергии – проходное исполнение
Быстрый демонтаж при изменении места установки
Компактное киосковое исполнение – размещение на ограниченных площадях
Эстетичный внешний вид
Защита от внешних воздействий (осадки, перепады температур, механические повреждения)
Безопасность для окружающей среды
Возможность любых комбинаций вводов (воздушных, кабельных) на высокой и низкой стороне
Аккредитация в ПАО «Россети» (при поставке через ООО «ДИНАМИКА»)
Подбор под параметры объекта
Коммерческое предложение по запросу

Модельный ряд

Доступные мощности

Выберите базовую модель. Окончательные параметры фиксируются после проверки опросного листа или технического задания.

Модель определяется после анализа технического задания.

Характеристики

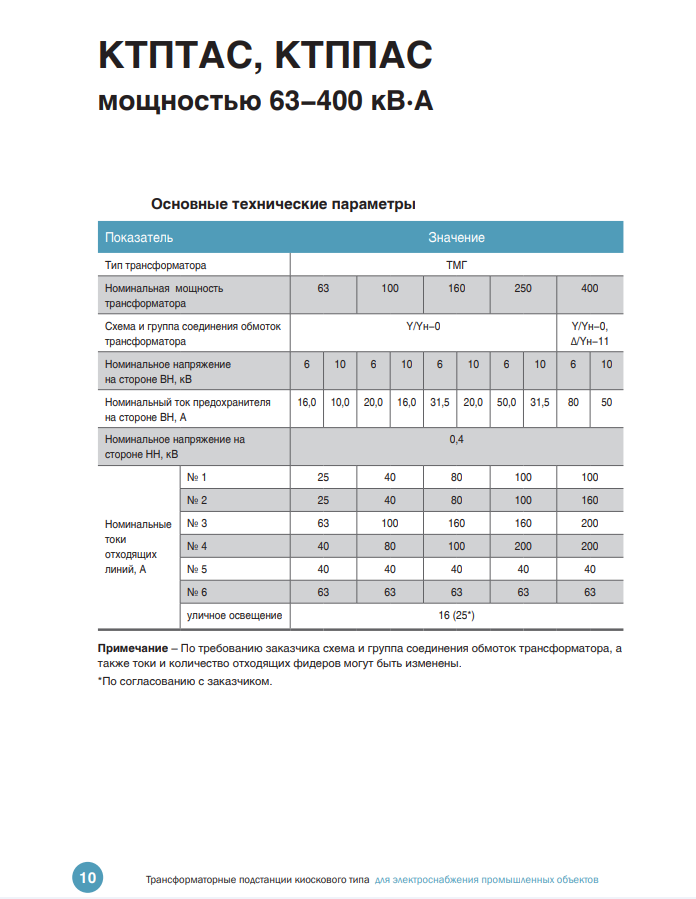

КТППАС 63–400 кВА

Что указать для точного подбора

Инженер проверит параметры сети, схему и комплектацию до подготовки предложения.

01Мощность
02Класс напряжения
03Условия эксплуатации

Применение

Для каких объектов подходит серия

Промышленные предприятия

Распределительные сети (транзитные линии)

Сельскохозяйственные объекты (фермы, зернохранилища, перерабатывающие комплексы)

Жилые и сельские населённые пункты, СНТ и дачные посёлки

Строительные площадки

Торговые павильоны, склады

Инфраструктурные площадки

Нефтегазовые и горнодобывающие объекты

Документация

Каталоги, паспорта и руководства

Материалы помогают предварительно оценить серию. Актуальное исполнение, чертежи и комплект документации подтверждаются в коммерческом предложении.

Технические материалы предоставляются после уточнения исполнения.

Нужен расчет по серии КТППАС 63–400 кВА?

Отправьте параметры сети, однолинейную схему или готовое техническое задание.
